山の上にある謎の鉄塔シリーズはラスボスの第26弾。
今回は岐阜県は飛騨地方の中心の高山市の高山中継局を紹介する。
高山市は岐阜県では最も有名で観光地でもある。
また、平成の大合併で日本の市町村で最も広い面積となり大阪府や香川県よりも広く
接する山は百名山だけでも穂高岳、槍ヶ岳、御嶽山、乗鞍岳、焼岳、笠ヶ岳、
黒部五郎岳、白山などの名峰ぞろいだ。
そんな高山にテレビの電波を出しているのはJR高山線の上枝（ほずえ）駅の
西にそびえる山に建っており下の街からから見ることが出来る。
中継局へは林道が通っており直ぐそばまで車で行くことが出来る。
岐阜県内では最上位の中継局でテレビだけではなくFMラジオも中継放送しており、
アナログ時代はNHK G、Eと中京広域圏民放のTHK、CBC、NBNはVHF波を出していた。

高山市の一部、飛騨市の一部の約28800世帯に放送

NBN　　　14Ch　　　20W　　　水平偏波
THK　　　15Ch　　　20W　　　水平偏波
CBC　　　16Ch　　　20W　　　水平偏波
CTV　　　17Ch　　　20W　　　水平偏波
NHK岐阜　29Ch　　　20W　　　水平偏波
GBS　　　30Ch　　　20W　　　水平偏波
NHK　E　 31Ch　　　20W　　　水平偏波

飛騨市（ひだし）は、岐阜県の最北端に位置する市。平成の大合併に則り2004年に吉城郡の4自治体が合併し誕生したこの市の命名については、飛騨地方の中心的存在である高山市との激しい対立があった。
なお、正式名称は飛「騨」のつくり上部がツではなくロがふたつ（單 = 「単」の旧漢字（飛驒））であるが、1983年のJISコード改定（83JIS）以降のJIS漢字に含まれておらず一般的なパソコン等の一部コンピュータ環境で表示できないため、総務省から俗字として「騨」が認められている。

【地理】
飛騨高地の北部に位置する。地勢的には、神通川水系高原川流域に当たる東部と、同水系宮川流域に当たる西部に分かれ、両者の間を山地が分かつ。宮川沿いの盆地と、高原川沿いの河岸段丘に人口が密集する。
面積の大半は山林である。市の境界と内部に標高1,000m以上の山々が数多く連なる。飛騨山脈にかかる北東端だけが2,000mを越える。
日本海側気候と内陸性気候を併せ持ち、古川町は豪雪地帯で冬季雪が多く、神岡町・旧河合村・旧宮川村は特別豪雪地帯で冬季雪が非常に多い。

飛騨市・高山市

岐阜

ラスボス　高山中継局

ナマコ

山の上にある謎の鉄塔シリーズ、第25弾。
今回は岐阜県は飛騨地方の北部の飛騨市（旧神岡町）神岡中継局を紹介する。
飛騨市神岡町はニュートリノを検出するスーパーカミオカンデや
重力波望遠鏡のKAGRAなどがある宇宙の最先端のところである。
下からは観音山の頂上に鉄塔があるのが見える。
観音山はその名の通り、享和3年（1804年)西国三十三ヶ所漢音霊場を模して
山頂までの登山道に観音石像が安置された。
中継所まではしっかりとした登山道があり18番の
お堂から先は275段の階段を登り切ったところにある。
テレビの中継放送局だけでなくFMラジオ、ふもとにはAMラジオの放送送信所もある。

神岡中継局　飛騨市神岡町内を中心に約3600世帯に放送

NBN　　　14Ch　　　1W　　　水平偏波
THK　　　15Ch　　　1W　　　水平偏波
CBC　　　16Ch　　　1W　　　水平偏波
CTV　　　17Ch　　　1W　　　水平偏波
NHK岐阜　29Ch　　　1W　　　水平偏波
GBS　　　30Ch　　　1W　　　水平偏波
NHK　E　 31Ch　　　1W　　　水平偏波

観音山

観音山　神岡中継局

山の上にある謎の鉄塔シリーズ、第２４弾。
今回は岐阜県は飛騨地方の北部の飛騨市（旧神岡町）神岡流葉中継局を紹介する。
飛騨市神岡町はニュートリノを検出するスーパーカミオカンデや
重力波望遠鏡のKAGRAなどがある宇宙の最先端のところである。
下からは流葉山の東の尾根の中腹にあるのが見える。
神岡流葉中継局はアナログ時代、近くの神岡中継局との隣接チャンネル障害を防ぐためなのか
垂直偏波で発射されていたが、デジタルでは水平偏波で出されており周辺の住宅のアンテナは
アナログ時代の垂直偏波のままが多かった。
偏波が変わったからといってデジタル放送が見れればそのままでいいということであろう。
このように偏波を変えるというのも珍しいパターンである。
偏波を変えると屋根の上のアンテナを調整する必要があるため金銭的な負担が強いられる。

この神岡流葉中継局は周辺の住民に放送電波を提供するよりも谷を挟んだ向かいの
観音山にある神岡中継局に電波を中継するのが大きな役割らしい。

神岡流葉中継局　配信エリア　飛騨市神岡の一部の約400世帯

NHK　E　 　13ch　　　0.3W　     　水平偏波
CBC　　　　18ch          0.3W　     　水平偏波
CTV　　　　19ch　　　0.3W　     　水平偏波
THK　　　　21ch　　　0.3W　     　水平偏波
NBN　　　　22ch　　　0.3W　     　水平偏波
NHK岐阜　　24ch　　　0.3W     　　水平偏波
GBS　　　　32ch　　　0.3W　     　水平偏波

流葉山

流葉山　神岡流葉中継局　マジに？デジタルにともない偏波を変えた？！

山の上にある謎の鉄塔シリーズ、第２３弾。
今回は岐阜県は美濃地方の北部の郡上市（旧白鳥町）白鳥中継局を紹介する。
郡上市白鳥町は日本200名山の大日ヶ岳や300名山の鷲ヶ岳、
冬山で有名な野伏ヶ岳などがあるところである。
また、ここからは西へ福井に抜ける国道158号線も通っていて、
この分岐点である直ぐ南の小さな山に白鳥中継局が設置されている。
白鳥中継局はアナログ時代、中京広域圏民放の東海テレビ、CBC、名古屋テレビは
郡上八幡中継局からのVHF波を受けられるためと考えられていたのか
NHK　G、Eと中京テレビ、岐阜放送しか中継されていなかった。
しかし実際は郡上八幡中継局からのVHF波は受信出来ず
白鳥の町民のほとんどがケーブルテレビか共同受信でテレビを視ていた。
2009年にデジタル放送にともない新たに東海テレビ、CBC、名古屋テレビが
中継放送されることになったのだが、そのことを認知する人が少ないのか
白鳥の町民はアンテナで受信する人は少ないのが残念だ。

白鳥中継局　配信エリア　郡上市白鳥を中心と大和の一部の約3820世帯

NHK　E　 　13ch　　　1W　     　水平偏波
CBC　　　　18ch          1W　     　水平偏波
CTV　　　　19ch　　　1W　     　水平偏波
THK　　　　21ch　　　1W　     　水平偏波
NBN　　　　22ch　　　1W　     　水平偏波
NHK岐阜　　24ch　　　1W     　　水平偏波
GBS　　　　32ch　　　1W　     　水平偏波


鷲ヶ岳（わしがたけ）は、岐阜県郡上市と高山市にまたがる飛騨高地の標高1,671mの山。日本三百名山およびぎふ百山の一つに選定されている。別称は、「雲ヶ嶽」（雲ヶ岳　くもがたけ）、「雲ヶ峰」。

鷲ヶ岳

越佐山　白鳥中継局　悲しいかな、あまり認知されていない

山の上の謎の鉄塔シリーズで中濃中継局に訪れたとき、
瀬戸デジタルタワーからの電波の受信アンテナが見つけられなかった。
後日、受信アンテナを探しに金比羅山に行ってみたが、またも見つけられなかった。
そして今日は必ず見つけるぞ～！と、行ったのである。
今回はもう一度中濃中継局に行ってみて、そこからの電線を辿ってみようと思ったのだ。
ふどうの森の駐車場からスタートし迫間不動尊を通り中濃中継局に行ってみた。
中継局には岐阜親局からのTTLアンテナはあるが瀬戸デジタルタワーからのアンテナは無い。
事前に、中濃中継局と瀬戸デジタルタワーとの間の電波の到達をプロットしたら、
直ぐ近くの明王山と金比羅山との間の稜線が立ちはだかっていて電波は届かない。
なので、必ず別の所に受信アンテナが有るはずだ！
何処にあるのだ！？
これが分からなければ私のモヤモヤは解消しない！
前回行かなかった明王山の方に行ってみることにした。
中濃中継局から登山道？を明王山の方に行ってみると
直ぐ道の真ん中に埋設管表示杭があるではないか！
ということは地面の下に受信アンテナからのケーブルが埋まっているかも知れない。
車道に出ても道路わきに埋設管表示杭がある。
車道からショートカットコースに行っても埋設管表示杭がある。

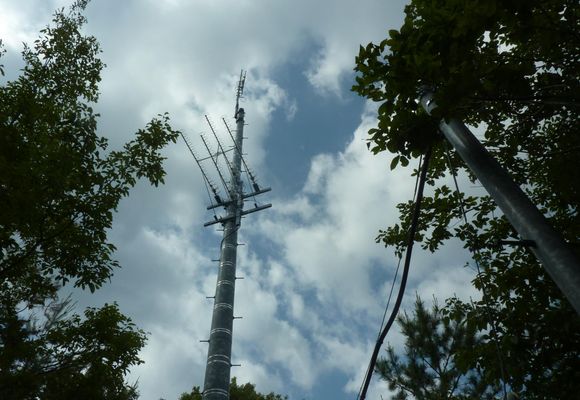

すると登り切ったところに受信アンテナが現れた！
中継局から460ｍ離れた北尾根ルートとの分岐のところだった。
フェンスに付けられた作業許可の看板にも地上デジタル放送関係の看板があり、
この施設が中濃中継局の設備であることは間違いない！
ここで、瀬戸デジタルタワーからの電波を測定してみたら良好な電波が届いていた。

これでやっと謎が解けたー


【ご注意】
芥見権現山は火気厳禁です。

各務原アルプス（かかみがはらアルプス）は、岐阜県各務原市の北部の山並みの通称。 各務原台地の北端に位置し、東西に伸びる標高350 m級の丘陵地帯。稜線は各務原市と関市、岐阜市の境界でもある。 関市側からは「関南アルプス」（せきみなみアルプス）と呼ばれている。各務原市と関市の共同で全長10 kmに及ぶハイキングコースも整備されている。 2009年に、山林火災で権現山が燃えた。

各務原アルプス（関南アルプス）・八木三山

愛知

明王山　中濃中継局の受信点を見っけ～📡

山の上にある謎の鉄塔シリーズ、第２２弾。
今回は岐阜県の県庁所在地の岐阜市の長良テレビ中継局を紹介する。
岐阜市には中心に金華山がそびえ立ち多くの登山者や観光客が訪れる。
頂上からの景色も良く私のとってはホームグランドの山である。
しかし南東方向から到来する瀬戸のデジタルタワーからの放送波は
金華山などで阻まれて山の北側の住民は受信することが出来ない。
そこで、眉山の頂上に中継局を置かれたのが長良テレビ中継だ。
地図には電波塔の記載がされており、中継局までの車道は有る。

中継局がある眉山に通じる車道の入り口が岩崎地区からなのだが、
中継局への道100mほど行くとチェーンゲートが現れ一般車はここまで。
眉山の頂上までは車道を行く。

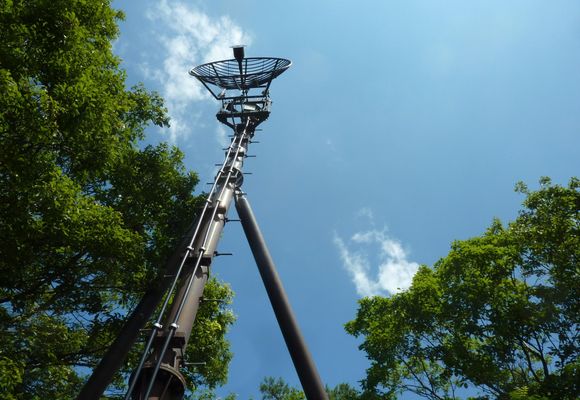

頂上までの半分ほど行くと16エレメントリングアンテナの受信アンテナが現れる。
これはNHK岐阜を受信して架線で中継局まで送っている。

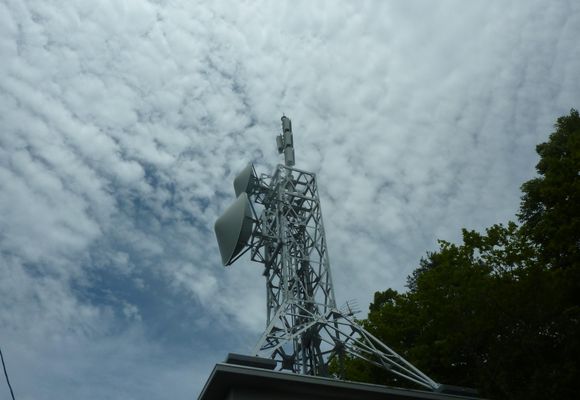

車道を歩くとマイクロウェーブの中継所が現れる、これは岐阜県の防災無線中継局だ。
ほどなくして樹林帯の中にアンテナが見えてこれが
長良テレビ中継局なのだが擁壁で直接行けない。

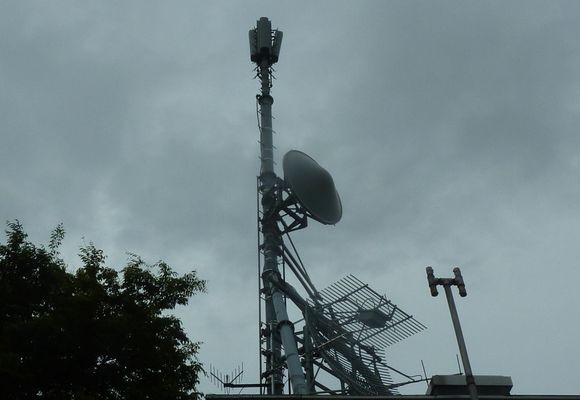

車道の終点には大きな局舎の上に大きな鉄塔が現れこれはNTT  Docomoの携帯基地局だ。
ここから少し登ると三角点があり、さらに行くと長良テレビ中継局に着く。

41年前、アナログ時代からある中継局で局舎は古さを感じる。
受信は中京広域圏民放とNHK Eが瀬戸のデジタルタワーからの放送波、
NHK岐阜は700m下の受信点から架空で、GBSは局舎の壁面の平面アンテナだ。

長良テレビ中継局は中規模の中継局で出力が２Wの小出力だが
この中継局を受信している人はめちゃめちゃ多く重要な設備となっている。

長良テレビ中継局　岐阜市北部及び山県市の一部　約84000世帯

NBN　　　14Ch　　　2W　　　水平偏波
THK　　　15Ch　　　2W　　　水平偏波
CBC　　　16Ch　　　2W　　　水平偏波
CTV　　　17Ch　　　2W　　　水平偏波
NHK岐阜　29Ch　　　2W　　　水平偏波
GBS　　　30Ch　　　2W　　　水平偏波
NHK　E　 31Ch　　　2W　　　水平偏波

百々ヶ峰・源太峰

眉山　長良テレビ中継局

山の上にある謎の鉄塔シリーズ、第２１弾。
今回は岐阜県は美濃地方の東部は恵那市の中野方中継局を紹介する。
恵那市は保古山の中津川中継局からの電波で受信ができるのだが、
中野方地区は笠置山で電波が遮断されてしまうために置局された。
地図には電波塔の記載がされておらず、中継局まで車道は無い。

中野方地区から八百津へ向かう県道402号線を行くと日本の棚田百選の坂折棚田を通る。
まさに坂を降りる途中にある日本の原風景だ。
棚田を過ぎて行くと八百津町の看板が現れ、ここに車を停めた。
中継局は少し戻ったヘアピンカーブから尾根に向かう。
獣道のような送電巡視路を行くと尾根に着き鉄塔が現れる。
ひっそりと建つ中津川中継局には受信アンテナが無い。
中津川中継局からの放送波を受けているはずなのだが見当たらない。
別の高い所にあるのではと行ってみたらマイクロウェーブの反射板だけで見つけられなかった。
自宅に帰り衛星写真を見たら東に60m下った所に受信点があった。
中継所でも中津川中継局からの放送波は良好に受信できるのに
何で別の、しかも標高も低い所に受信点を設置したのか分からない。

ここの電波の出力はたったの0.3Wと、私が持っているアマチュア無線の
ハンディートランシーバーよりも弱い電波で送られている。
でも、恵那市中野方地区に住んでいる住民にとっては重要な施設である。

中野方中継局　恵那市中野方地区　約450世帯

NBN　　　14Ch　　　0.3W　　　水平偏波
THK　　　15Ch　　　0.3W　　　水平偏波
CBC　　　16Ch　　　0.3W　　　水平偏波
CTV　　　17Ch　　　0.3W　　　水平偏波
NHK岐阜　29Ch　　　0.3W　　　水平偏波
GBS　　　30Ch　　　0.3W　　　水平偏波
NHK　E　 31Ch　　　0.3W　　　水平偏波

見行山・秋葉山

中野方中継局　受信点が見つけられなかったー

山の上にある謎の鉄塔シリーズ、第２０弾。
今回は岐阜県は美濃地方の東部は中津川市（旧付知町）の
正ヶ脇山の頂上にある、付知中継局を紹介する。
付知は周りが1000m級の山々に覆われ、その中心を流れる付知川沿いに人々は住んでいる。
なので中津川中継局からの電波は途中の高時山からの尾根に阻まれて受信することが出来ない。
そこで中津川中継局からの電波が見通し受信である正ヶ脇山の頂上に付知中継局が設置された。
付知の街から南の方向を見ると山の上に一つ鉄塔があるのが正ヶ脇山だ。
地図には電波塔の記載がされておりゲートなども無いので頂上まで車で行ける。

国道257号線の田瀬郵便局から正ヶ脇山を周回する車道を行くと
最頂部のところから山頂に行く車道がある。
そこの待避所に車を停めて歩いて行った。
6月2日の大雨の影響なのであろうか、道は舗装されているのに、
めちゃめちゃ荒れていて普通車では走行は困難な状態であった。
とはいえ、歩くのには問題はない、ほどなくして中継局に着いた。

電波の出力はたったの1Wと、私が持っているアマチュア無線の
ハンディートランシーバーよりも弱い電波で送られている。
でも、中津川市付知町に住んでいる住民にとっては重要な施設である。

付知中継局　配信エリア　中津川市付知内を中心とした約1900世帯

NHK　E　 　13ch　　　1W　     　水平偏波
CBC　　　　18ch          1W　     　水平偏波
CTV　　　　19ch　　　1W　     　水平偏波
THK　　　　21ch　　　1W　     　水平偏波
NBN　　　　22ch　　　1W　     　水平偏波
NHK岐阜　　24ch　　　1W     　　水平偏波
GBS　　　　32ch　　　1W　     　水平偏波

奥三界岳（おくさんがいだけ）は、岐阜県中津川市、長野県木曽郡南木曽町および大桑村にまたがる阿寺山地の標高1,810 mの山。地元では古くから奥三界山（おくさんがいさん）と呼ばれている 。「日本三百名山」および「ぎふ百山」に選定されている。山域は岐阜県の「裏木曽県立自然公園」に指定されている。

【概要】
JR東海中央本線坂下駅の北12.1 kmに位置する。山頂付近にシャクナゲ・トウヒ・ゴヨウマツの原生林があり、樹林の間の鏡池の池塘にはミズゴケ・モウセンゴケ・ミズバショウの群落がある。江戸時代にこの地方が良質なヒノキの山地であったことから、尾張藩の御料林としての直轄地とされ地元住民の立ち入りが禁止されていた。地元の旧恵那郡川上村では、村民が立ち入ることがなかった。周辺の山では森林整備や砂防工事のための林道が建設されている。かつては全山がヒノキに覆われていたが、伐採された跡地は再生されず、クマザサに覆われている。南面の山麓の木曽川の支流である川上川には、夕森公園、竜神の滝、「竜神伝説」のある竜神神社、夕森キャンプ場がある。「竜神伝説」のある竜神神社では、毎年4月の第4日曜日に例祭が行われている。

【登山】
南山麓の夕森公園からは、唯一の登山道が整備されている。川上林道沿いに竜神の滝と銅穴の滝がある。銅穴の滝上部の登山道には、アゼ滝と一ツ滝に向かう遊歩道の分岐がある。丸野林道終点に営林署小屋があり、奥三界岳登山口がある。山頂手前に夕森庭園があり樹間から御嶽山や中央アルプスを望むことができ、山頂には展望櫓がある。山頂の三等三角点はクマザサに覆われている。山頂部はシラビソなどの針葉樹林に覆われている。

奥三界岳・夕森山

長野

正ヶ脇山　付知中継局

山の上にある謎の鉄塔シリーズ、第１９弾。
今回は岐阜県は美濃地方の東部は中津川市（旧坂下町）の
半蔵坊山の頂上にある、坂下中継局を紹介する。
坂下は中津川中心部から北に位置し保古山の中津川中継局からの
電波は近くにある高峰山から延びる尾根に遮断されて届かない。
そのために中継局が設置された、坂下の街から
南の方向を見ると山の上に二つの鉄塔があるのが半蔵坊山だ。
地図には電波塔の記載がされており頂上まで車道もある。

国道19号線の乙姫の交差点を北へ行くと木曽川にかかる乙姫大橋を渡り、
300mほど行くと左に斜めに上がっていく道を行くと坂下中継局に行ける。

電波の出力はたったの1Wと、私が持っているアマチュア無線の
ハンディートランシーバーよりも弱い電波で送られている。
でも、中津川市坂下町に住んでいる住民にとっては重要な施設である。

明智中継局　配信エリア　恵那市明智内を中心とした約1400世帯

NHK　E　 　13ch　　　1W　     　水平偏波
CBC　　　　18ch          1W　     　水平偏波
CTV　　　　19ch　　　1W　     　水平偏波
THK　　　　21ch　　　1W　     　水平偏波
NBN　　　　22ch　　　1W　     　水平偏波
NHK岐阜　　24ch　　　1W     　　水平偏波
GBS　　　　32ch　　　1W　     　水平偏波

妻籠宿（つまごじゅく）は、中山道42番目の宿場（→中山道六十九次）で、現在は長野県木曽郡南木曽町。蘭川（あららぎがわ）東岸に位置する。隣接する馬籠宿（岐阜県中津川市）と、馬籠峠を越える旧中山道史蹟と合わせて木曽路を代表する観光名所として名高い。
経済成長に伴い全国の伝統的な町並みが姿を消してゆく中、いち早く地域を挙げて景観保全活動に取り組んだことが評価され、1976年、国の重要伝統的建造物群保存地区の最初の選定地の一つに選ばれた。

中山道（妻籠宿・馬籠宿・落合宿・中津川宿）

半蔵坊山　坂下中継局

山の上にある謎の鉄塔シリーズ、第１８弾。
今回は岐阜県は美濃地方の東部は中津川市の保古山の頂上にある、中津川中継局を紹介する。
中津川は、百名山の恵那山、ふもとには中山道の馬籠宿の古い街並みがある。
その街から南の方向を見ると山の上にいくつかの鉄塔があるのが保古山だ。
地図には電波塔の記載がされており頂上まで車道もある。

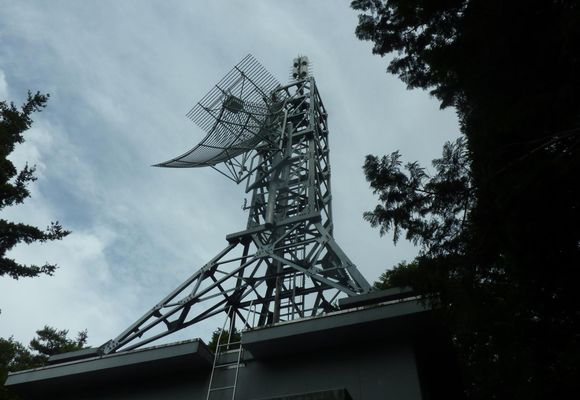

林道を歩くとテレビの中継放送所の他、たくさんの電波塔が林立している。
お目当てのテレビの中継放送所へ行ってみる。

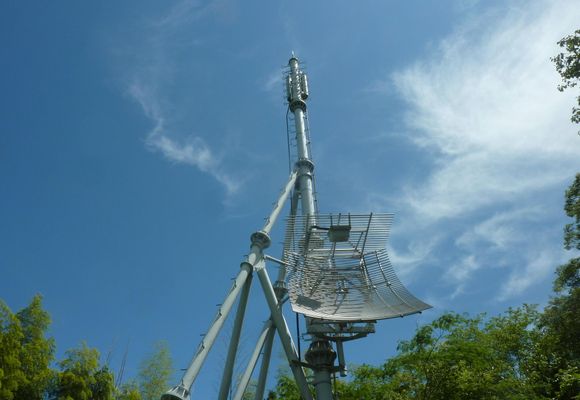

この保古山には中京広域圏民放4局とNHKとGBSのアンテナと局舎が別々に建てられていた。
中京広域圏民放の受信は見通しである土岐北中継局からのTTL （TTL:Transmitter to Transmitter Link）、
NHKとGBSもTTL （土岐北中継局から？）で受けていた。
テレビだけではなくFMラジオ放送されておりFMの受信は放送波で受けている。
また、NHK電波塔からは中津川や恵那にあるAM放送送信所へTTL電送がされていた。
放送の鉄塔の他に、岐阜県の防災、中津川市や恵那市の防災行政、
水資源開発公団のマイクロウェーブ中継所があった。
またここも、いろいろなアンテナに気を取られてしまい三角点に行くのを忘れてしまった。

中津川中継放送所は中規模の中継局でアナログ時代は
CTVとGBS以外はVHFの垂直偏波で送信されていた。
送信出力は20W と小さいが中津川市、恵那市と周辺（明智、坂下、付知、加子母、中野方）の
中継局への放送波電送と大変重要な施設である。

中津川中継局　中津川市、恵那市の一部の広範囲　約32200世帯

NBN　　　14Ch　　　20W　　　水平偏波
THK　　　15Ch　　　20W　　　水平偏波
CBC　　　16Ch　　　20W　　　水平偏波
CTV　　　17Ch　　　20W　　　水平偏波
NHK岐阜　24Ch　　　20W　　　水平偏波
NHK　E　 31Ch　　　20W　　　水平偏波
GBS　　　32Ch　　　20W　　　水平偏波


FM GIFU       78.3MHz     100W　　垂直偏波
NHK  FM       85.8MHz     100W　　垂直偏波

保古山

保古山　中津川中継局

山の上にある謎の鉄塔シリーズ、第１７弾。
今回は岐阜県は美濃地方の北部は郡上市の稚児山の頂上にある、郡上八幡中継局を紹介する。
郡上八幡は、郡上おどりや城下町の古い街並みがある。
その街から東の方向を見ると山の上にいくつかの鉄塔があるのが稚児山だ。
地図には電波塔の記載がされており頂上まで車道もある。
しかし、電波塔手前350mにゲートがあり一般車では行けない。

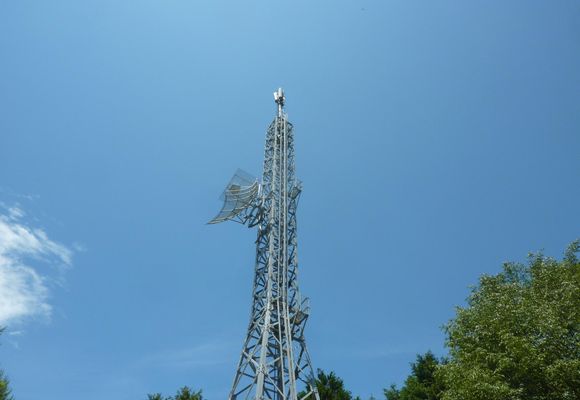

林道を歩くとテレビの中継放送所の他、たくさんの電波塔が林立している。
お目当てのテレビの中継放送所へ行ってみる。

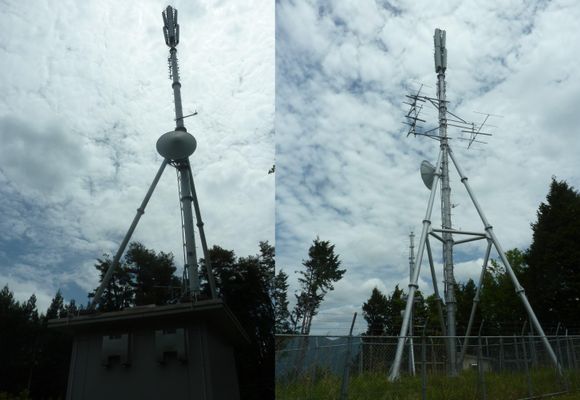

この稚児山には中京広域圏民放4局とNHKとGBSのアンテナと局舎が別々に建てられていた。
中京広域圏民放の受信は見通しである瀬戸のデジタルタワーからの放送波、
NHK岐阜とGBSは中濃中継局からのTTL （TTL:Transmitter to Transmitter Link）
NHK Eは瀬戸のデジタルタワーからの放送波を受けていた。
テレビだけではなくFMラジオも中継放送されておりFMの受信はTTLで受けている。
また、ここからは郡上八幡インターの横にあるAM放送送信所へTTL電送がされていた。
放送の鉄塔の他に郡上市の防災行政？、地元の共同アンテナかケーブルTVの受信点、
それと何か分からない無線設備があった。
ここも、いろいろなアンテナに気を取られてしまい三角点行くのを忘れてしまった。

郡上八幡中継放送所は中規模の中継局でアナログ時代は
CTVとGBS以外はVHFで送信されていた。
送信出力は10W と小さいが八幡地区と大和地区と和良地区の
一部に住んでいる住民にとっては重要な施設である。

郡上八幡中継局　八幡中心部と大和の一部、及び和良地区の一部　約4360世帯

NBN　　　14Ch　　　10W　　　水平偏波
THK　　　15Ch　　　10W　　　水平偏波
CBC　　　16Ch　　　10W　　　水平偏波
CTV　　　17Ch　　　10W　　　水平偏波
NHK岐阜　29Ch　　　10W　　　水平偏波
GBS　　　30Ch　　　10W　　　水平偏波
NHK　E　 31Ch　　　10W　　　水平偏波

FM GIFU       79.3MHz     100W　　水平偏波
NHK  FM       85.6MHz     100W　　水平偏波

東殿山

稚児山　郡上八幡中継局

山の上にある謎の鉄塔シリーズ、第１６弾。
今回は岐阜県は飛騨地方の南部は下呂市の太平山の頂上にある、下呂中継局を紹介する。
下呂は日本三名泉で岐阜県では最大の温泉街で多くのホテルや旅館がある。
その温泉街から南西の方向を見ると山の上にいくつかの鉄塔があるのが太平山だ。
地図には電波塔の記載がされており頂上まで車道もある。
しかし、電波塔手前800mにチェーンゲートがあり車では行けない。
林道を歩くと昔キャンプ場の管理棟だったのであろうか朽ちた建物があり
テレビの中継放送所の他、たくさんの電波塔が林立している。
お目当てのテレビの中継放送所へ行ってみる。
この大平山は標高が850mもあるのに周辺の中継放送所からの
放送波は途中にある山に遮られて到達できなのだ。
なので受信は見通しである船山からTTL （TTL:Transmitter to Transmitter Link）で受けていた。
テレビだけではなくFM中継放送されておりFMの受信は岐阜と名古屋から放送波を受けている。
また、ここからは萩原地区にあるAM放送送信所へマイクロ波電送がされていた。
放送の鉄塔の他には国土交通省、岐阜県の防災、下呂市の防災行政、
auの携帯基地局、アマチュア無線のレピーターまでも有った。
いろいろなアンテナに気を取られてしまい三角点と先日
山友が取り付けた山頂看板に行くのを忘れてしまった。

下呂中継放送所は中規模の中継局でアナログ時代はCTVとGBS以外はVHFで送信されていた。
送信出力は3Wと小さいが下呂地区と萩原地区に住んでいる住民にとっては重要な施設である。

下呂中継局　下呂市中心部及び萩原地区　約6540世帯

NBN　　　14Ch　　　3W　　　水平偏波
THK　　　15Ch　　　3W　　　水平偏波
CBC　　　16Ch　　　3W　　　水平偏波
CTV　　　17Ch　　　3W　　　水平偏波
NHK岐阜　29Ch　　　3W　　　水平偏波
GBS　　　30Ch　　　3W　　　水平偏波
NHK　E　 31Ch　　　3W　　　水平偏波

FM GIFU       82.1MHz     10W　　水平偏波
NHK  FM       84.4MHz     10W　　水平偏波



白草山・寺田小屋山

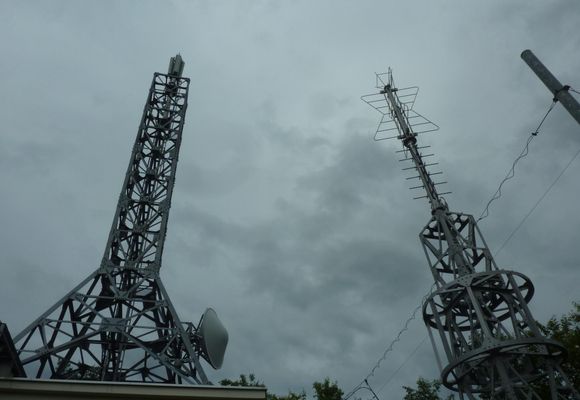

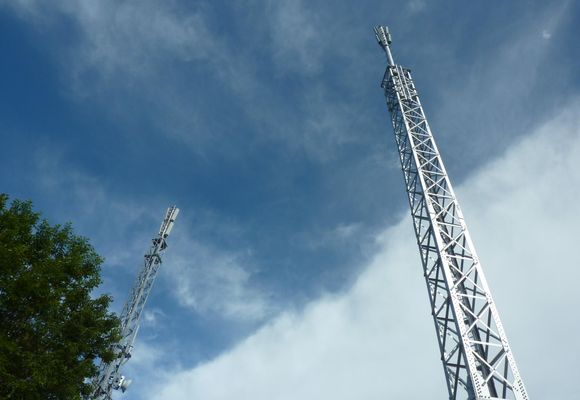

大平山　下呂中継局　多くの無線鉄塔が林立している

山の上にある謎の鉄塔シリーズ、第１５弾。
今回は岐阜県は美濃地方の東部は中津川市（旧加子母村）の
高時山の途中の尾根にある、加子母中継局を紹介する。
加子母中継局へは林道を行けば車で行けてしまう、楽をしようと
中桑原地区から林道に入ったのだが道は荒々で歩くほどのスピードしか出せない。
こんな大変な思いをするのならふもとから歩くことにした。
登山道など無いと思われたので、あらかじめ中継局がある場所はプリントしてある。
明治座の先にある神社の駐車場に車を停めてスタート。
ほんの少し散策路があったのだが、その先は踏み跡が無い斜面を登っていく。
一旦、林道に出て横切りさらに登ると尾根に着いた。
尾根は巡視路になっているのか境界杭やピンクリボンもある。
しかし尾根は急斜面で汗ダーダーだ💦
すると斜面が大きく伐採されたところに出た。
今までのうっそうした樹林帯に比べ明るくなり景色もいい！
伐採は50mくらいの幅で標高差100mくらいされている。
なんでここだけ？と見ると中央には高圧送電線が2本通っていた。
この送電線は中継局に送られる電線で、倒木などで電線を守るために伐採されていたのだ。
たった2本の電線のためにこんなに大規模場伐採は初めてみた。
伐採されたところを登って行くと白い局舎と鉄塔が見えた。
ついに到着かと思ったらアナログ時代のNHKの中継局であった。
現在は使っておらず送信アンテナだけ外され、その他の設備は残っていた。

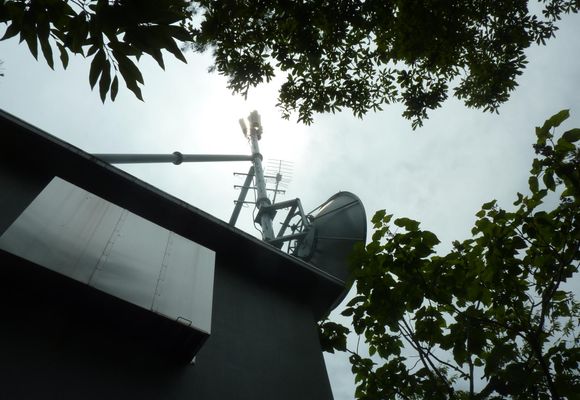

さらに急斜面を登ると、ようやく現在の中継局に到着した。
樹林帯の中にあり局舎は下からは見れないだろう。
この局舎まで車道が来ており車で来られる。
リサーチの通り受信地点は別で中継局には受信アンテナは無かった。

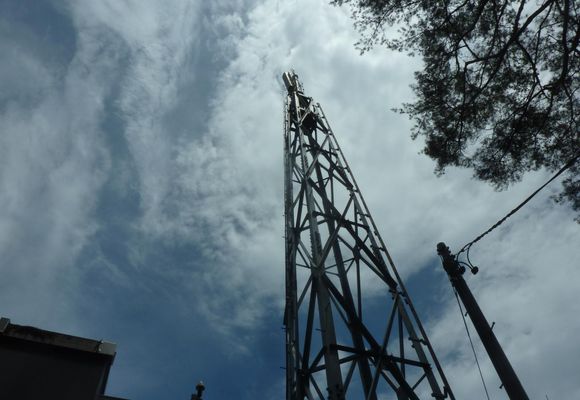

中継局まで来ている車道を100m行くと受信点の鉄塔が建っていた。
受信アンテナは中津川中継局と直ぐ近くの付知中継局の放送波を受けている。
電波の測定を行ったが両局共に良好に届いていた。
ふと振り返ると、小さな中継BOXと2本のグランドプレーンアンテナがある。
設備の簡易性からアマチュア無線のレピーターと思われた。
今回、アマチュア無線機を持ってきていなかったのでアクセスは出来なかった。

ここも電波の出力はたったの0.3Wと、私が持っているアマチュア無線の
ハンディートランシーバーよりも弱い電波で送られている。
でも、加子母地区と東白川村に住んでいる住民にとっては重要な施設である。


加子母テレビ中継局　中津川市加子母と東白川村の一部の780世帯に放送
NHK岐阜以外は同一チャンネルで中継している

NBN　　　14Ch　　　0.3W　　　水平偏波
THK　　　15Ch　　　0.3W　　　水平偏波
CBC　　　16Ch　　　0.3W　　　水平偏波
CTV　　　17Ch　　　0.3W　　　水平偏波
NHK岐阜　24Ch　　　0.3W　　　水平偏波
GBS　　　37Ch　　　0.3W　　　水平偏波
NHK　E　 39Ch　　　0.3W　　　水平偏波

小秀山（こひでやま）は、御嶽山系の阿寺山地にある標高1,982 mの山。山体は岐阜県中津川市と長野県木曽郡王滝村にまたがる。山頂から北側に、御嶽山の大きな山容を望むことができ、「日本二百名山」および「ぎふ百山」 に選定されている。

【概要】
JR東海高山本線下呂駅の東14.4 kmに位置する。山域は岐阜県の「裏木曽県立自然公園」および水源かん養保安林に指定されている。山頂には、点名「小秀山」の二等三角点が設置されている。阿寺断層によって形成された山と考えられている。山の上部には「烏帽子岩」や「鎧岩」などの巨石が点在し、山頂の南西1.5 kmには「ガブト岩」（兜岩）と呼ばれる巨石のピークがある。小秀山北西斜面に分布する流紋岩質溶岩は「小秀山流紋岩」と呼ばれている。木曽川の支流である白川及び王滝川の源流の山である。山頂から、西に白山と東に中央アルプスを望むことができる。山頂はなだらかな高原状となっていて 遠方から同定しにくい山である。御嶽山の南側にある阿寺山地の最高峰である。

【登山】
山頂は御嶽山を間近に望む絶好の展望台として知られていて、年間5,000人を越える登山者が訪れる。


小秀山

加子母中継局

山の上にある謎の鉄塔シリーズ、第１３弾。
今回は岐阜県は美濃地方の東部は土岐市の駄知中学校の
西の丘にある、NHK駄知テレビ中継所を紹介する。
駄知中学校の北にある駐車スペースからスタート、
中学校のグラウンドにくると目標の中継局が見える。
周回ルートを行くとほんの4分で中継所に着く。

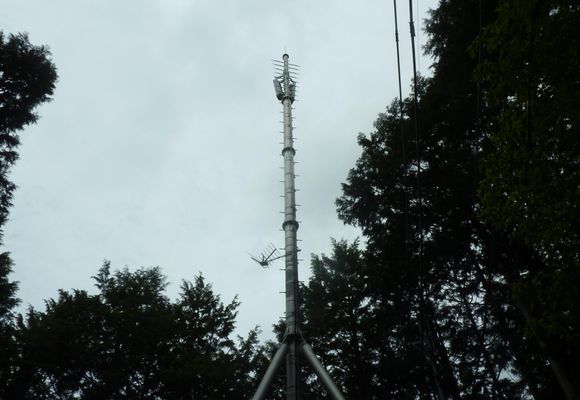

小規模中継局のためパンザマストにリングアンテナという構成だ。
しかし中継しているのはNHKのみで民放は放送していない。
ここも、関ケ原や多治見旭ヶ丘の中継局と同じで、
この中継局にアンテナを向けてテレビを視る人はいない。
ふもとの住宅地のアンテナを見るとほとんどが土岐南中継局に向いていた。

放送世帯は土岐市駄知地区の約2000世帯らしいが、NHKだけしか視ないという
人はほぼいないと思うんだけど、この中継局が存続する理由が分からない。

NHK駄知テレビ中継局

NHK岐阜　　24Ch　　0.05W　　垂直偏波
NHK　E　　 33Ch       0.05W　　垂直偏波　　

屏風山（びょうぶざん、びょうぶやま）は、岐阜県瑞浪市と恵那市との境にある標高794.1mの山である。

【概要】
岐阜県中津川市・恵那市・瑞浪市の市街地は、盆地の形でほぼ西南西－東北東方向に並んでいる。 その南方には定高性のあるひと連なりの山塊が市街地と平行に並んでいる。この盆地と山地との高低差は屏風山断層の運動によるものであり、屏風山はこの山地を構成する山の一つである。山頂に一等三角点が所在する。
中央自動車道の屏風山パーキングエリアの名はこの山に由来しており、南東の方角に屏風のような山容を望むことができる。

テレビ中継放送局を含む活動日記一覧

天覚山・吾野ノ頭・大高山・鷹ノ巣山

ラスボス　高山中継局

観音山　神岡中継局

流葉山　神岡流葉中継局　マジに？デジタルにともない偏波を変えた？！

越佐山　白鳥中継局　悲しいかな、あまり認知されていない

明王山　中濃中継局の受信点を見っけ～📡

眉山　長良テレビ中継局

中野方中継局　受信点が見つけられなかったー

正ヶ脇山　付知中継局

半蔵坊山　坂下中継局

保古山　中津川中継局

稚児山　郡上八幡中継局

大平山　下呂中継局　多くの無線鉄塔が林立している

加子母中継局

NHK駄知中継局

テレビ中継放送局を含む活動日記一覧

.css-1pla16{-webkit-transition:opacity 0.1s ease-in;transition:opacity 0.1s ease-in;color:#cf0010;-webkit-text-decoration:none;text-decoration:none;color:#000;}.css-1pla16:hover{opacity:0.7;}.css-1pla16[disabled]{opacity:1;}天覚山・吾野ノ頭・大高山・鷹ノ巣山

天覚山・吾野ノ頭・大高山・鷹ノ巣山
